R型變壓器，最開始出現的時候，著實讓人眼前一亮。它的鐵芯采用了高品質的冷軋硅鋼帶，經過精妙的制造，形成了一種獨特的腰圓形，而且截面呈現出飽滿的圓形，不用切割，就可以一氣呵成地制成。當然，這當然這不僅僅是工藝上的一個獨特，而且這個設計會讓二型變壓器擁有一系列引人關注的優勢。下面我們?cè)敿?xì)的探討這些優勢，并且與其他類型的變壓器做一個比較。

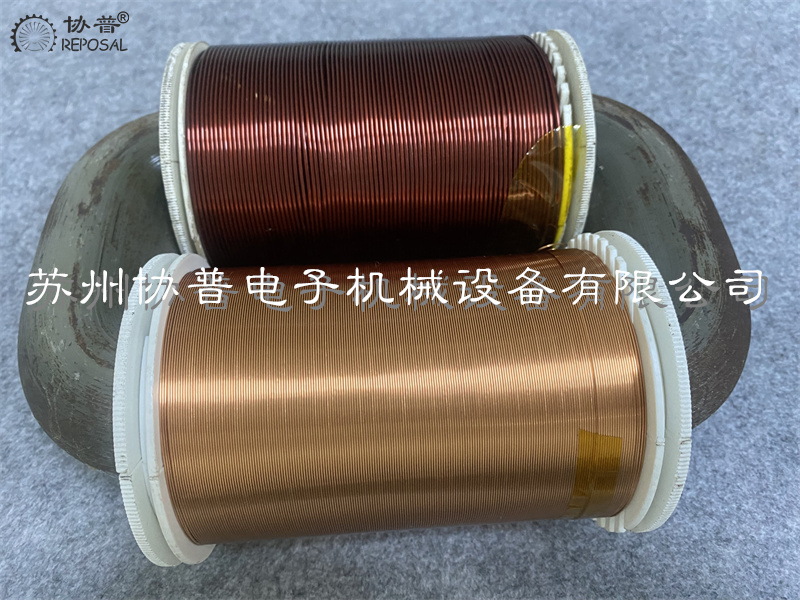

我們先說一說r型變壓器的一個特點。 R型變壓器它的鐵芯是一個矩形的，由于整塊硅鋼片轉成的一個鐵芯，它的截面實際上是圓形的。外形設計精巧： R型變壓器的外觀設計相當簡潔，典型的標準型鐵芯具有薄、小、輕的特點。這種緊湊的設計意味著R型變壓器在占用空間方面表現出色，特別適合有空間限制的應用。
R型變壓器有著非常微小的漏磁： 由于它的線圈的均勻布置，漏磁量非常之小，而且磁隙對其幾乎沒有影響。漏磁總通量被減少到了極低的程度，這個特性使得二星變壓器再靠近其他的敏感設備的情況下也能夠工作，而不會對其他的敏感設備產生干擾。

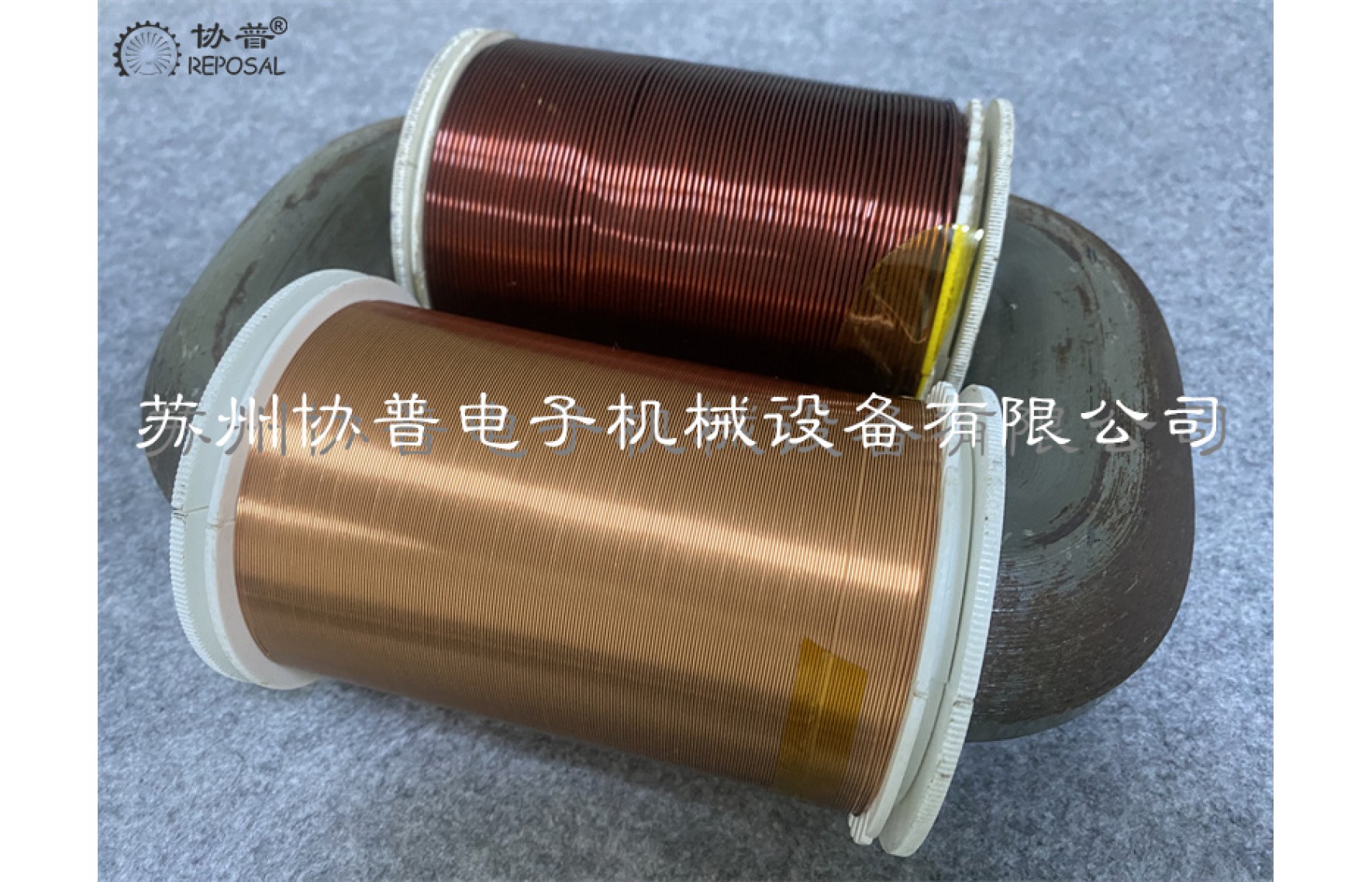

R型變壓器，它的兩個繞組排列都非常均勻。R型變壓器的線圈繞線經過精心設計，確保線圈內部的電流分布均衡。這有助于降低電阻損耗，提高效率。
另外還有一個相對于環形變壓器特別不同的優勢就是R型變壓器，它的兩個繞組，它是繞在骨架上面，而且是雙層的骨架包覆結構，所以說它的絕緣性能特別好，而環形變壓器，它的線圈實際上是繞在鐵芯上面，在實際工藝當中，鐵芯上面呢，它會包裹絕緣膜，但是絕緣膜的厚度，它相對來講是比較小的，所以說它的絕緣強度跟這個R型變壓器來講不可相提并論。所以這意味著R型變壓器可以在高電壓環境下安全運行，更加可靠。
另外它還有一個特點，就是說它的尺寸結構會比較緊湊，而且它在xyz三個方向的尺寸它都不一樣，所以它在狹小空間內根據需要有很多種不同的安裝方式啊，可以橫向的安裝，側向安裝以及縱向的安裝，這給安裝人員呢提供了很多的一個選擇，使R型變壓器適用于各種空間布局。
還有一點，就是它特殊的一個鐵芯的設計，R型變壓器的鐵芯，它是從內到外繞成一個矩形，但是它從內到外它人硅鋼片劑是整體的寬窄不一的高質量冷軋硅鋼帶，，從細到粗然后再到細，它的截面實際上是圓的，它這個設計優化了磁通路徑，很大程度上降低了鐵損耗，提高了整體的效率。
低溫升： 由于其設計精巧，R型變壓器的溫升相對較低。這有助于延長設備的壽命，并減少了冷卻系統的需求。高效率： 低損耗和優化的設計保證了R型變壓器的高效率。這對于節能和減少運行成本至關重要。
然后我們?cè)賮?lái)看一看環形變壓器的一個特點。
環形變壓器的鐵芯是由一個相同寬度的冷軋硅鋼帶從內到外以漸開線的方式繞成一個環。然后在這個鐵芯環上以輻射狀的方式繞上不同的繞組。所以它的結構就顯得非常的簡單。但是這個結構會帶來比較大的統損，所以呢，這個特點就會使環形變壓器的功率密度方面表現的比較一般。
再有一個就是環形變壓器繞線的時候呢，它是漆包線是以輻射狀的方式繞在這個鐵芯環上面，但是它的內外圓也就是這個環的內圓和外圓的周長它實際上是不一樣的，所以在實際的工藝當中呢，也就沒有辦法將這個漆包線線繞制均勻。具體表現在漆包線繞制在內側的時候，它的堆積就會比較多，而繞在外側的時候，因?yàn)橥鈭A的周長會比內圓的周長大，所以呢，漆包線的繞制就會比較稀疏，這就會直接導致局部的電流密度不均衡，增加這個線圈的電阻損耗。
較大的漏磁： 由于由于環形變壓器，它的線圈布線供應商無法均勻，所以它的漏磁也比較多，而且有的時候需要將變壓器放置在金屬的鑄模當中，減少漏磁影響，這就會增加制造和安裝的復雜性。
通常我們?cè)谥圃飙h(huán)形變壓器的時候，它的絕緣層是在這個環形的鐵芯上面包裹一層絕緣膜，它是沒有骨架的，所以說它的絕緣性能相對于雙層骨架的R型變壓器來講就會差很多，這使得滿足高電壓環境下的安全標準較為困難。
而且還有一點就是它安裝的時候，因?yàn)樗耐庑问菆A形，也就是說它安裝的時候長和寬肯定是相等的，然后只有一個厚度的不同，這相對來講，在空間使用上選擇就會比較少，所以說一般來講它相對r型變壓器來講呢，需要更大的安裝空間。
通過更詳細的了解，我們可以更好地理解R型變壓器相對于環型變壓器的優勢，特別是在效率、空間利用、絕緣性能和靈活性方面。這些因素在不同應用場合下將產生重要影響，選擇合適的變壓器類型對于電力系統的性能至關重要。
R型變壓器廣泛應用于各種電子設備，包括顯示器、打印機、電腦終端、復印機、圖文傳真機、衛星廣播接收器、高保真音響擴音器、測量和測試設備、電力設備儀器、計量流量?jī)x器、醫用電子儀器設備、金融儀器設備、工業設備、電梯升降機、信號設備等等。用了R型變壓器，能大大提高產品的質量和效益。
盡管R型變壓器的應用比較廣泛，但是實際上生產的廠家并不多，原因呢，是受限于R型變壓器繞線機的限制，到目前為止，還有很多R形變壓器繞線機是手動排線的原理，所以它的繞線生產效率比較低，到現在為止有很多工廠都采用人工排繞的方式在繞制R形變壓器的繞組。

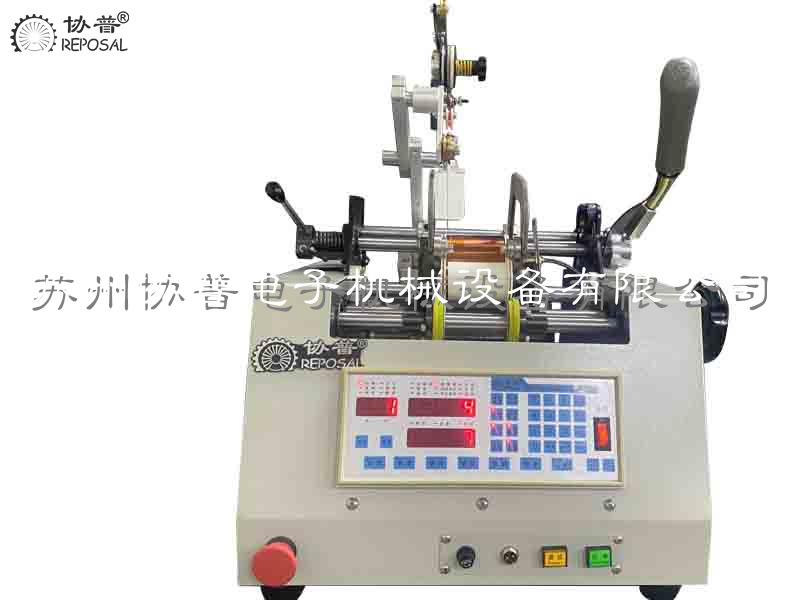

針對這種情況，我們推出了精度高，功能齊全，使用方便穩定而且成本有優勢的自動R形變壓器繞線機，自推出以來受到客戶廣泛認同.我們的R型變壓器繞線機有以下特點:
1.R型變壓器繞線機專用控制器，精度高，穩定可靠，操作方便，電腦（單片機）控制，全按鍵操作，工作狀態數碼顯示。
2、可存儲調用1000組工藝數據，同時具有按鍵與或腳踏啟停功能、可以在繞線過程中升速、降速。
3.手柄內置啟停開關，可以提高效率，特別方便調試時使用。
4.配置一線品牌激光放大器，壽命長精度高故障率低，可穩定可靠計數，激光放大器安裝結構優化，可離線圈骨架端面較遠處準確可靠檢測圈數，從根本上解決了探頭碰撞滾輪及骨架竄動帶來計數不可靠的問題。
5. R型變壓器繞線機壓輪采用臺階式軸承設計，可有效控制骨架在轉動過程中的軸向竄動。
6、控制器功能齊全：異常報警功能，比如過載，排線方向反，超速等。
7、繞線開始與結束可以設置線性加減速功能，可消除突然加減速影響，避免亂線或斷線。
